項目背景

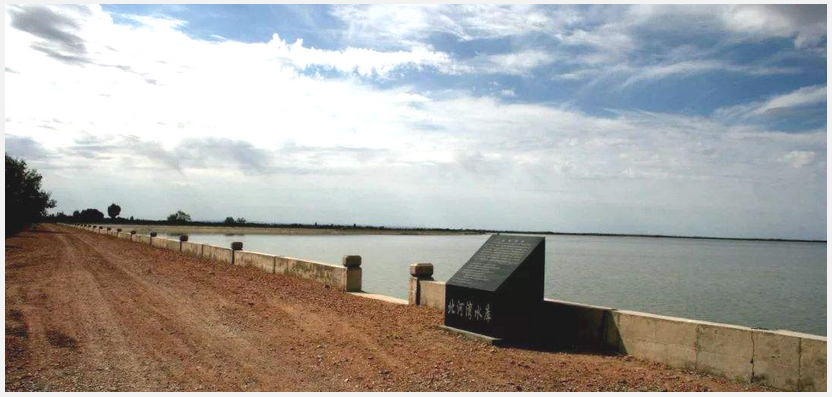

甘肅省某地的小型水庫由于年久失修,監管設施不完善,存在嚴重的安全隐患。主要存在以下問題:
1)主壩部分後壩坡處有濕潤點,高水位條件下有水流滲出,壩後滲流流量較大,壩體存在滲流安全隐患;
2)大壩無觀測設備,安全監測、視頻監控設施。
項目需求
本項目涉及多個小型水庫除險加固建設,需要新建一套水庫雨水情測報和安全監測系統,主要由庫區水位、降雨量監測點、滲流觀測站、視頻和圖像監測站組成。同時建立規範、統一的水庫雨水情測報和安全監測平台,集數據傳輸、信息共享、數據儲存于一體,規範項目管理,消除安全隐患,提升信息化水平,保障水庫安全運行。
根據水庫規模,每個水庫要建設4-8個滲壓監測點、1個水雨情監測點,3-6個視頻監測點,監測數據按照國标水文規約通過4G網絡上傳至省、市、縣三級平台。
系統功能特點

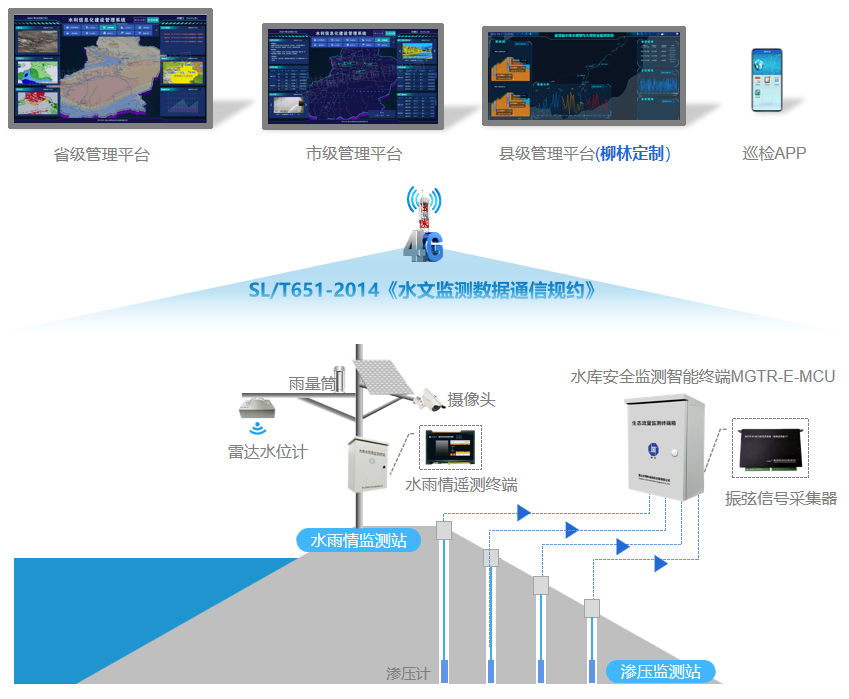

一體化多參數自動化監測,全面守護水庫安全
雨水情監測 |

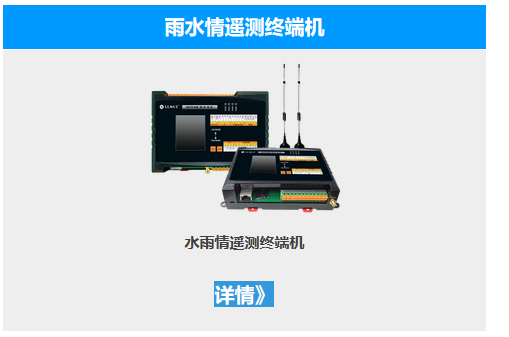

通過水雨情遙測終端機(MGTR-W)對庫區水位、雨量(分鍾、小時、日雨量)等數據進行實時監測并上傳至各級監管平台。
滲壓監測 |
壩體浸潤線監測:在壩體橫斷面内從壩頂往下遊壩坡布置4個測壓管,安裝滲壓計,振弦信号采集器(MGTR-W-MCU)采集滲壓計信号,将數據上傳至監測平台,通過監測平台可查看每個壓滲管内水位,繪制浸潤線,通過浸潤線的變化,實時掌握水庫大壩的安全狀況。
視頻監控 |
每個庫區建設3-6視頻監控點,可調取庫區及周邊視頻或圖片數據,輔助水行政監察,向指定區域的下級管理部門迅速傳達指令。
智能預警 |
當上述監測數據超過預設參數或出現暴雨時,可通過軟件平台和手機短信接收報警信息,及時發現安全隐患。
通過水利部權威機構檢測

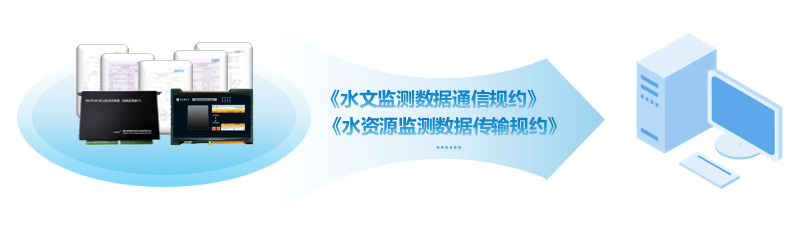

水雨情遙測終端機(MGTR-W)和振弦采集器(MGTR-W-MCU)均通過水利部權威機構檢測,符合SL/T651-2014《水文監測數據通信規約》等标準規約及其他應用協議。
一站三發,實現省、市、縣平台三級業務聯動。
柳林數據采集終端可與省、市、縣三級監管平台實現數據對接,信息共享,便于監管和聯動。同時開放了API接口,增加了平台的擴展性。

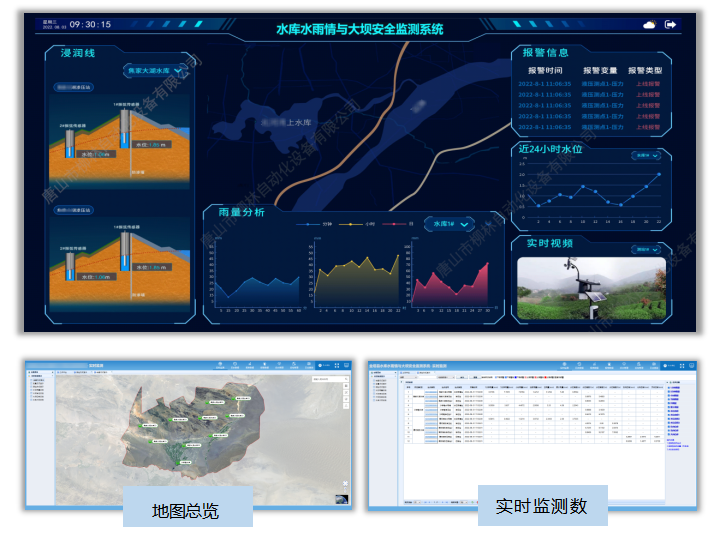

水庫雨水情與大壩安全監測平台
水庫雨水情與大壩安全監測平台實現對水庫雨水情測報、大壩安全監測數據的實時監測、分級預警、智能化分析。
一張圖,全方位展示各項監測數據,智能預警

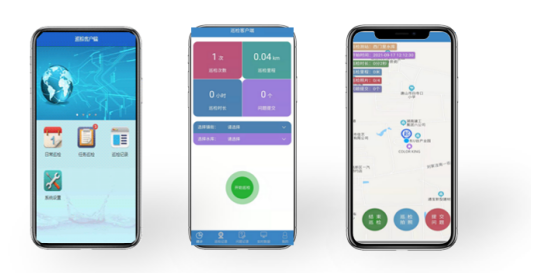

巡檢APP
水庫巡檢APP實現規範化的巡查管護,管理水庫日常巡查、防汛檢查、特别檢查等巡視檢查工作,通過清單化、标準化的檢查内容,保障巡查人員、巡查内容、巡查過程全程遠程在線監管。
全方位、一站式服務,省心、放心!
一站式購物:可提供水庫雨水情及大壩安全監測配套的軟、硬件系統産品。
深厚行業底蘊:擁有15年水利行業研發、生産、銷售及售後服務經驗。
全方位服務:提供從前期考察、方案設計、設備選型、系統集成、遠程指導安裝全方位服務。
建設意義
水庫雨水情與大壩安全監測系統的建立,為解決大壩安全問題提供有價值的變形數據信息,便于管理人員及時了解大壩的運行形态和發展趨勢,為大壩管理部門提供有效的輔助決策信息;及時快速的對水庫大壩的安全狀況做出評價,并進行預測預報。将可能發生的災害危害降到最低限度。

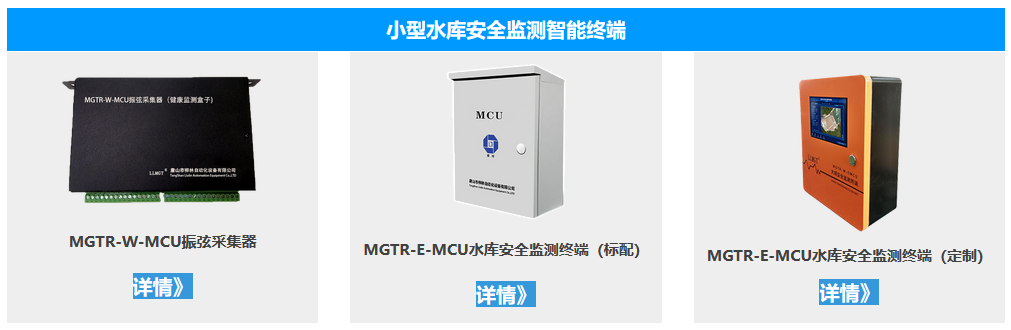

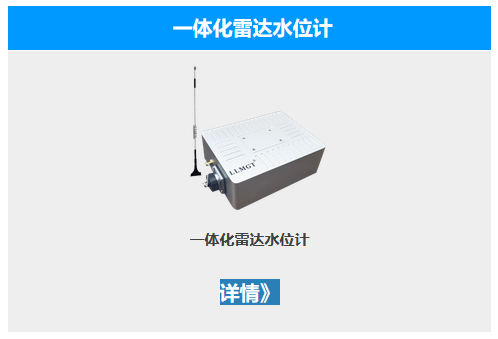

應用産品
