遙測終端機-水利遙測終端機RTU-智慧水務平台-唐山柳林官網

水資源取水計量監管系統

發布時間:2022-03-22浏覽次數:2498
取水計量監測 水資源監控 取水口在線監測 灌區取水口監測 非農取水計量

方案背景




      根據《關于強化取水口取水監測計量的意見》、《十四五”節水型社會建設規劃》以及《2022年水資源管理工作要點》等政策要求,為強化水資源管理,做好水資源稅改革,構建節水型社會,要全面加強取水計量監測設施建設,推動工業、生活、服務業等規模以上用水計量監測全覆蓋,切實提高取水量計量率和在線計量率,完善取用水監測計量信息監管平台,實現不同層級和部門信息共享。截止到2035年,基本建成較為系統、完整的取水監測計量體系。





解決方案




水資源取水計量監管系統主要針對取用地表水和地下水水源的“規模以上取水戶”而開展,覆蓋非農業取水口(工業、生活、服務規模以上大中型灌區渠首取水口。本系統對用水戶取水量進行在線監測,并将取水信息、用水戶信息按省級平台要求的上報格式及頻率要求,及時、準确地上傳至省級水資源監管平台,管理部門可實時掌握取水、用水動态,同時也為水資源稅征收提供了有力的數據支撐。








系統功能特點






取水口流量監測,實時掌握取水狀況,越限自動報警

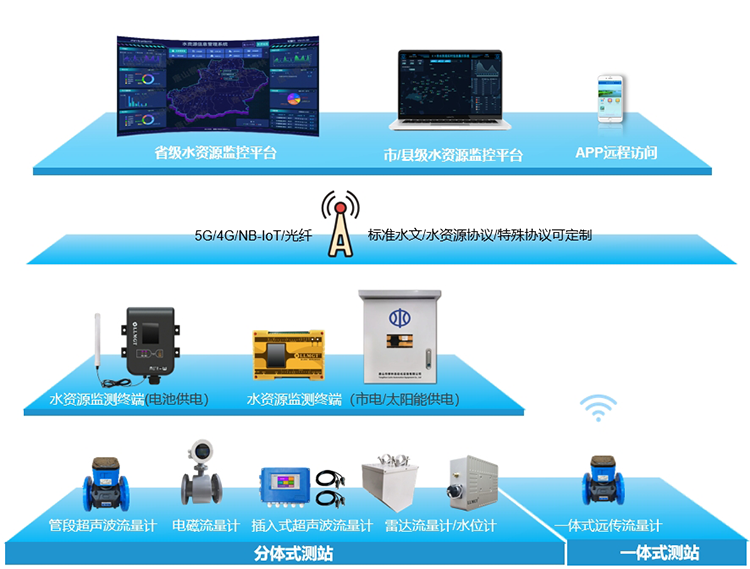

· 分體式監測站:遙測終端機和計量設施(管段超聲波流量計/電磁流量計/插入式超聲波流量計)分開安裝。

适用場景:現場信号較弱或現場已有計量設施且耗電較大、或現場能夠提供市電或太陽能供電、安裝空間充足。

· 一體式監測站:直接安裝一體式遠傳流量計。

适用場景:新建站點、現場信号較好、現場無市電或太陽能供電條件。

· 取水量達到設定上限值時,監測終端自動發布報警信息至監控中心



計量監測設施全部通過水利部規約檢測



遙測終端機和超聲波流量計全部符合國家标準水文、水資源協議。

·《水資源監測數據傳輸規約》SL/T 427-2021

·《水資源監測數據傳輸規約》(SZY206-2016);

·《水文監測數據通訊規約》SL/651-2014;

·《水利監測數據傳輸規約》SL/T812.1-2021

· 特殊協議可定制

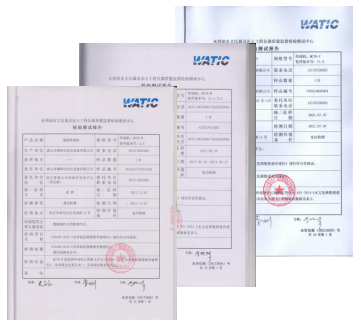

水利部權威檢測報告



支持一站多發,無縫對接省、市、縣平台,實現不同層級和部門互聯互通。



多年來唐山柳林一直深耕于智慧水利行業,成功參與了國控水資源監控能力建設一期、二期項目,以及黑龍江、安徽、福建、湖南、湖北、甘肅、江西、天津、河北、吉林、四川、内蒙古、浙江、重慶、廣東、山西、山東、廣西、陝西、新疆、河南、雲南省級水資源監測計量項目,輕松對接各省、市、縣、平台,經驗豐富。





測量精度高,符合水資源稅收精準計量的要求



多種供電方式可選,滿足多種現場環境需要



可選擇市電、市電/太陽能互補、太陽能供電和電池供電。





系統平台




水資源取水計量監管平台包含水資源監測一張圖、GIS地圖、實時數據顯示、曆史數據查詢、報表統計、報警數據、巡檢管理和日志查詢等功能闆塊,并可根據客戶需求定制調度大屏及其他功能闆塊開發。平台具有跨地域、跨平台、跨廠商綜合管理的特點,符合集中管理的需要。

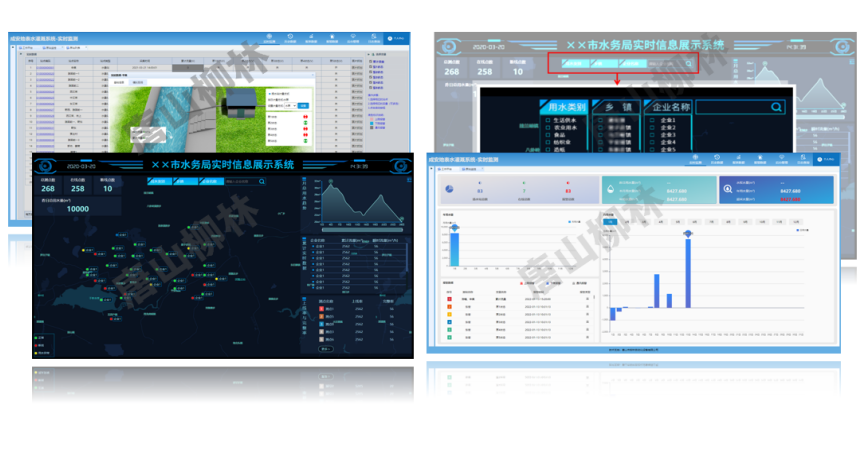

水資源監控平台界面

核心硬件

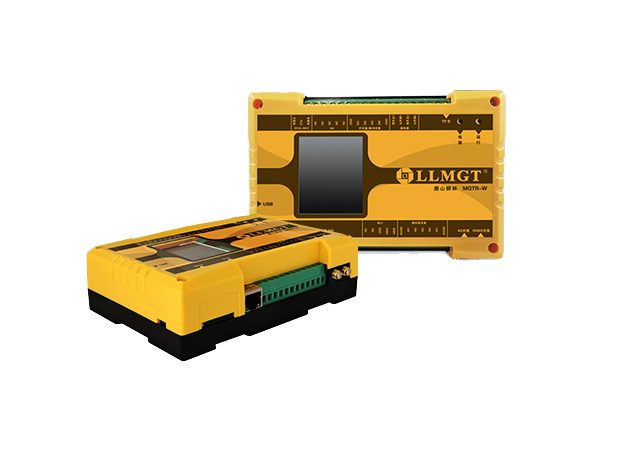

水資源一體化監測終端(MGTR-W型)
4G全網通通訊;
具備(4~20)mA或(0~5)V模拟量輸入接口;
具備幹接點開關量輸入接口;
具備RS485通訊接口;
支持市電/太陽能供電/電池供電多種方式可選;
支持标準水文、水資源協議,特殊協議可定制
支持各省市級平台定制協議對接;
對于有防水防塵要求的終端設備,符合GB/T4208-2017 IP68标準要求,并具備檢測報告;


太陽能/市電供電遙測終端機

(市電/太能能供電型)

電池供電遙測終端機

(電池供電型)








市場業績及安裝現場照片




河北省非農取水計量監測項目(含企業自取),截至2021年11月份累計供貨3000餘套:

河北保定非農取水計量監測項目(定興、涞源、易縣、蓮池區……)

河北滄州非農取水計量監測項目(河間、吳橋、青縣、中捷、獻縣、任丘、南皮、鹽山、黃骅、泊頭……)

河北承德非農取水計量監測項目

河北邯鄲非農取水計量監測項目(館陶、峰峰礦區……)

河北衡水非農取水計量監測項目(深州、棗強、安平、饒陽、武邑……)

河北廊坊非農取水計量監測項目(三河、文安……)

河北秦皇島非農取水計量監測項目

河北石家莊非農取水計量監測項目(藁城、靈壽、井陉、無極、平山、鹿泉、行唐、贊皇、新樂、正定、元氏、趙縣及市區……)

河北唐山非農取水計量監測項目(豐潤區、豐南區、遵化、栾城……)

河北邢台非農取水計量監測項目(廣宗、南和、武安、内丘、臨西、南宮、威縣、甯晉、沙河……)

河北張家口非農取水計量監測項目

其它各國家級、省級水資源監測計量項目(非農),截至2021年11月份累計供貨4000餘套:

安徽省國家水資源監測及國控監測站運維項目

湖南國控水資源監測項目

北京、天津企業取水計量監測項目

新疆、河南、内蒙、甘肅、四川省、廣西壯族自治區、浙江、重慶、福建、廣東等地水資源監測項目

…………

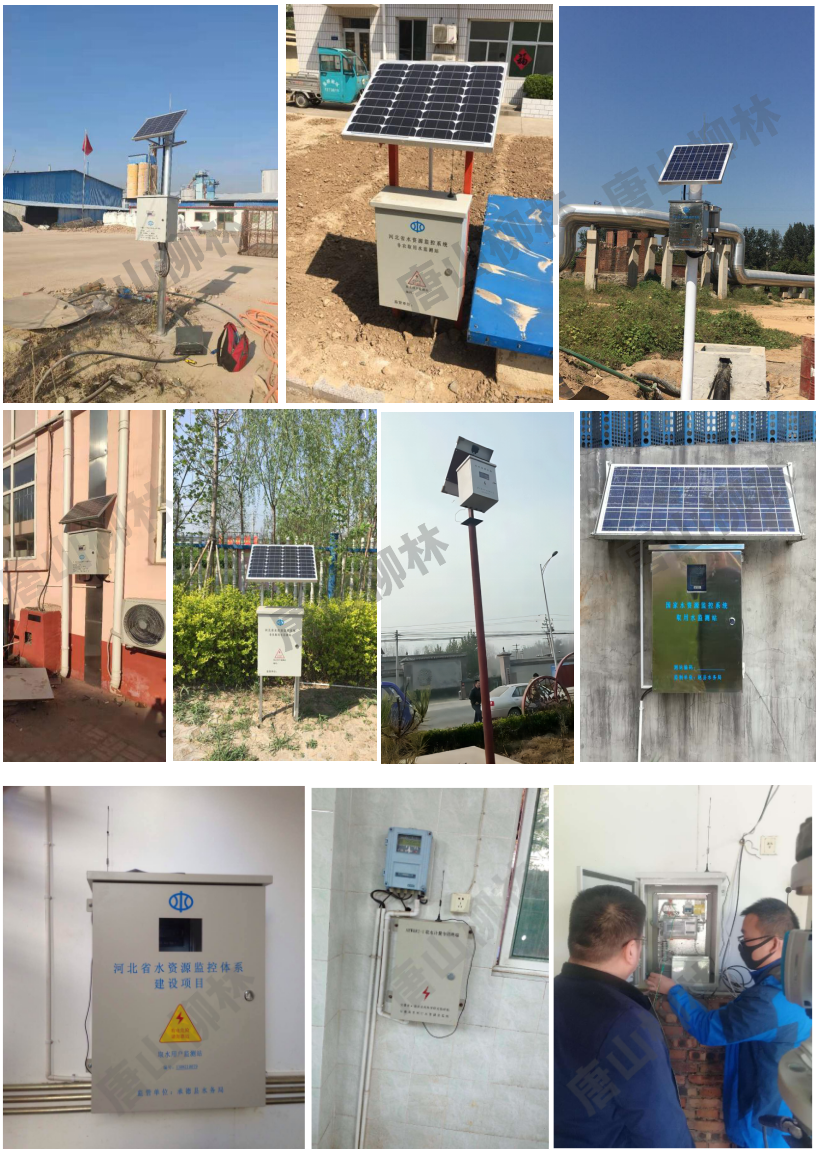

現場照片
