取水口取水監測計量系統

發布時間：2022-04-07浏覽次數：1365

取水口取水計量監測水資源監測

項目背景

《水利部關于強化取水口取水監測計量的意見》内容解讀

水利部水資源管理司、水資源管理中心于2021年7月下發《水利部關于強化取水口取水監測計量的意見》意見總體思路如下：

目的：以滿足水資源管理需求為目的。

重點：提高監測計量覆蓋面、提升監測計量數據質量、加強監測計量數據成果應用。

思路：堅持系統觀念、依法依規、因地制宜、分類推進。

任務：完善前端信息采集、傳輸系統及承接管理平台。

成效：健全責任明确、支撐有力、監管有效的取水口取水監測計量體系，為實施水資源剛性約束制度，促進生态文明建設和高質量發展提供有力支撐。

系統目标

通過建設取水口取水監測計量系統，實現較為系統、完整的監測計量體系；
非農業取水口和大中型灌區渠首計量全覆蓋；
提高取水量計量率和在線計量率；
提升信息化平台建設和數據共通共享;
達到及時、全面、準确掌握地表水、地下水等水源取水以及各領域用水情況;
有力支撐水資源監管工作的效果和目的。

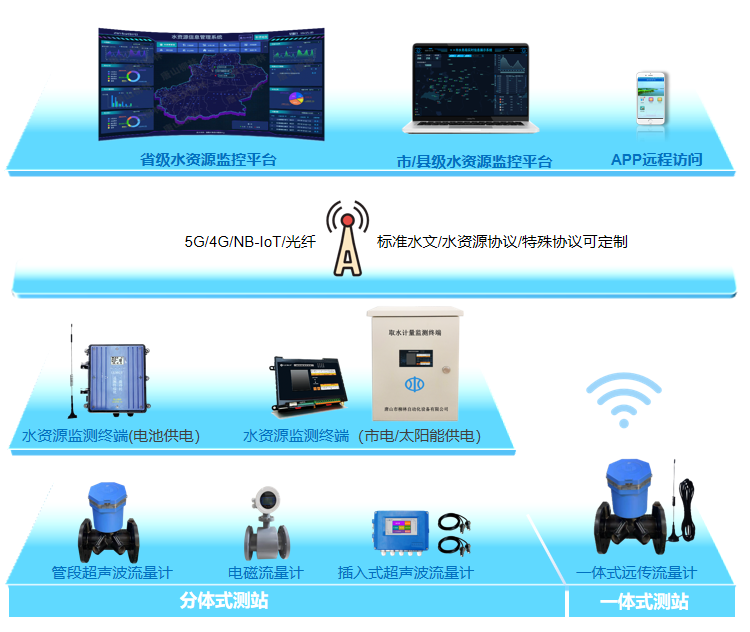

系統架構

系統架構

取水口取水監測計量涵蓋：

工業、生活、服務業取水口計

地表水灌區取水口監測計量

農業灌溉機井監測計量

已有監測計量設施改造升級

系統選型依據

《取水計量技(jì )術導則》（GB/T 28714）計量誤差規定：

限額以上取水計量誤差的規定

a) 明渠輸水時，誤差應≤±5%；

b) 管道輸水時，誤差應≤±3%。

限額以下取水計量誤差的規定

a) 明渠輸水時，誤差應≤±7%；

b) 管道輸水時，誤差應≤±5%；

c) 小水浮标法測流時，測量誤差可适當放寬至±10%。

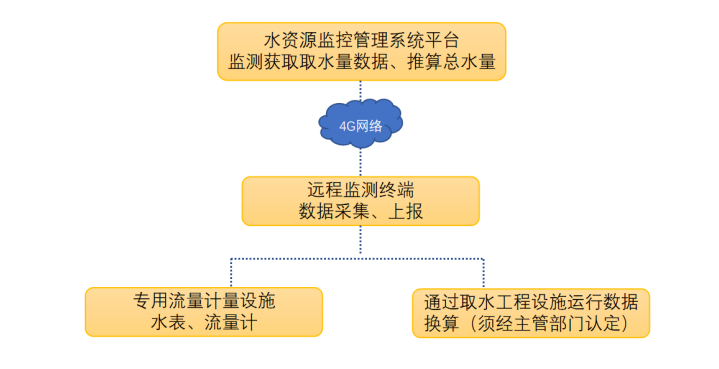

系統拓撲圖

系統拓撲圖

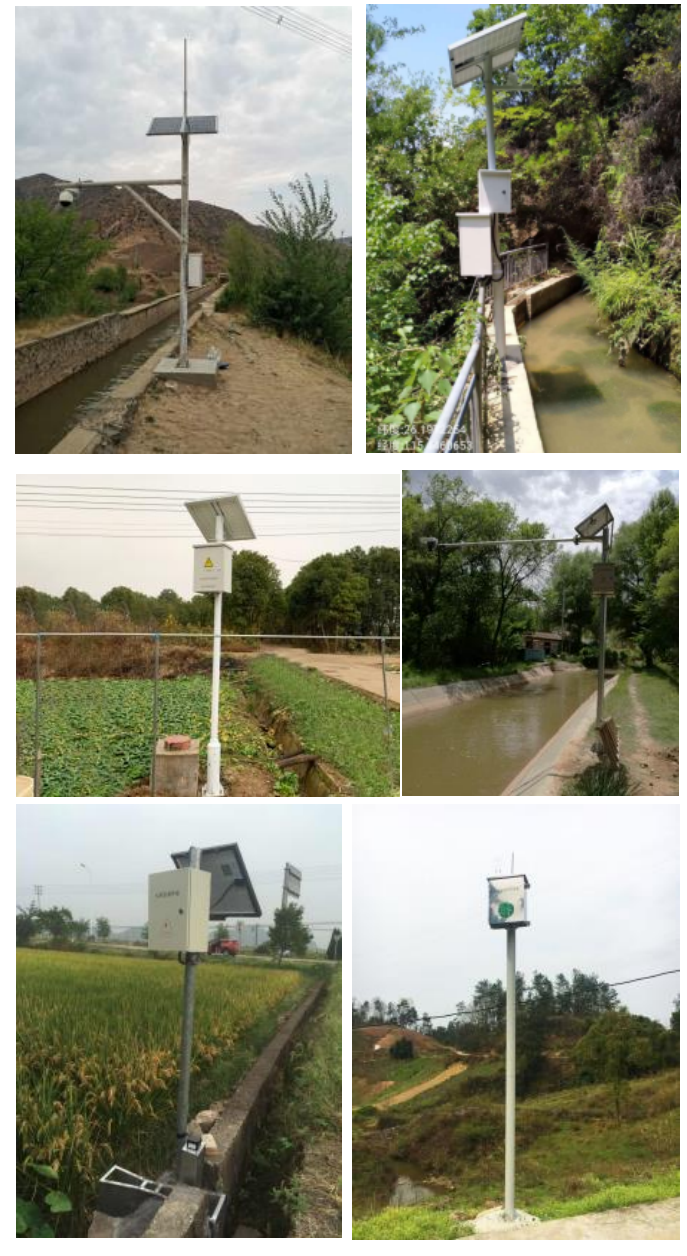

流量計量設施及方法

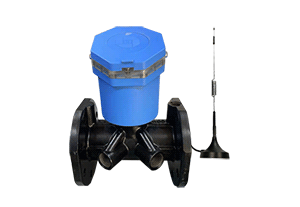

流量計：非農用水計量均指直接計量。目前一些非農取水口仍用水泵電量折算取水量等間接計量，并不符合《意見》要求，應加裝水表、流量計等直接計量器具。根據現場工況，可選用管段式超聲波流量計、雷達流量計等。

折算：不具備安裝流速測量裝置條件的中型灌區渠首，可采用的折算計量方式，主要指利用閘前、閘後水位和閘門開度換算水量。目前通過提灌泵機的電量換算水量的，需要加裝水表、流量計等直接計量設施。

以電折水方式：管徑超過20cm的機井，可以采用以電折水的方式進行計量監測。唐山柳林以電折水平台：

具有水電置換系統趨勢曲線，指導以電折水系統确定，結合本地情況，最終确定水電轉換系統；

分析水電轉化系統和水位關系趨勢，通過關系曲線，确定影響水電轉換系數關系模型，反映機井性能；

通過單井系數分析報表，确定每日用水信息，為機井性能分析、潛水泵性能分析提供數據支撐。

系統功能

實時監測地表水、灌區、地下水等取水口供水數據；
掃描機井二維碼，查詢/維護機井信息，查看實時數據；
監測數據可通過4G無線網絡傳輸至監測中心系統平台；
數據異常報警預警，便于管理人員及時掌握現場情況；
及時發現和處理超許可、超計劃取水問題、超限報警、預警；
數據存儲、統計分析、生成報表；
支持遠程控制現場取用水泵站及閥門的開關啓停；
形成用水報表，與取用水戶填報數據比對，為管理決策部門提供數據依據；

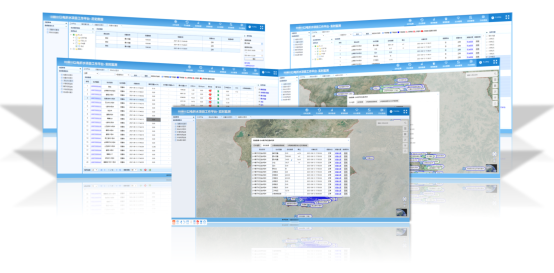

軟件界面

核心硬件

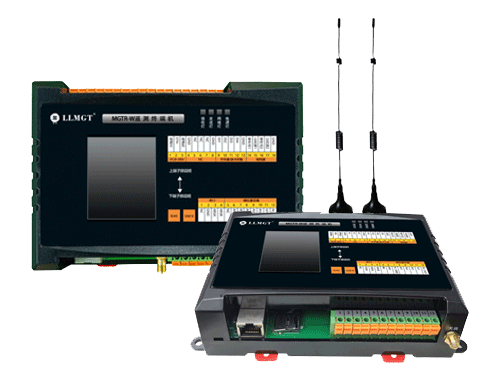

取水計量監測終端（MGTR-W型）

►4G全網通通訊；
►具備（4～20）mA或(0～5)V模拟量輸入接口；
►具備幹接點開關量輸入接口；
►具備RS485通訊接口；
►支持市電/太陽能供電/電池供電多種方式可選；
►支持标準水文、水資源協議，特殊協議可定制
►支持各省市級平台定制協議對接；
►對于有防水防塵要求的終端設備，符合GB/T4208-2017 IP68标準要求，并具備檢測報告；
