陝西某小型水庫雨水情測報及大壩安全監測

項目背景

      根據《陝西省小型病險水庫除險加固項目管理辦法》、《陝西省小型水庫雨水情測報和大壩安全監測設施建設與運行管理辦法》的要求，為保障水庫安全運行，對全省小型病險水庫除險加固，建設完善雨水情測報、監測預警、防汛道路、通訊設備、管理用房等配套管理設施。進一步規範小型病險水 庫除險加固項目管理，提升質量安全管理水平，全面完成“十四五”小型病險水庫除險加固建設任務。

項目情況

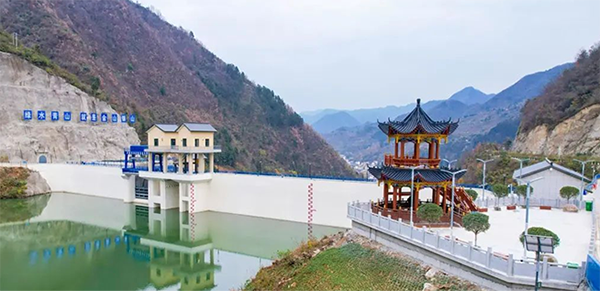

陝西某地水庫為小(一)型新建水庫，是一座集飲水保障、農業灌溉、調洪減災、生态康養于一體的綜合性水庫，對當地産業發展和民生保障具有十分重要的作用。為保障該水庫安全運行，全面加強信息化建設，主要内容包括：

①、水雨情測報監測站（新建）：雨量、水位監測+4G通信

②、大壩安全監測站（已建）：滲流、滲壓監測，數據上傳至監控中心。

③、閘門控制站（現場已有PLC控制櫃），與中心數據對接。

④、視頻監控站（已建），中心實現遠程訪問。

⑤、一套水庫水雨情測報及大壩安全監測軟件（新建），實現數據資源整合彙聚、預報分析、決策調度。

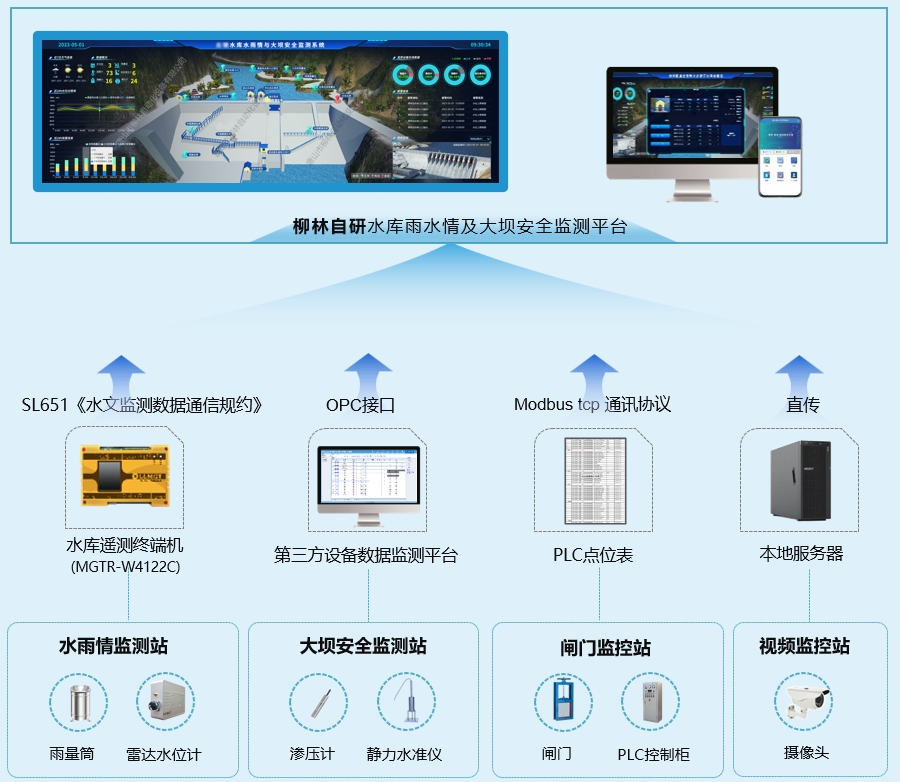

系統搭建

項目亮點

全要素監控，保障水庫安全

①、雨水情監測：通過柳林水庫監測終端MGTR-W4122C采集現場的分鍾、小時、日雨量及水位數據，并遵循國标水文協議，并通過4G網絡上傳輸至監控中心。

②、大壩安全監測：滲壓、位移監測，實時掌握壩體健康狀态。

③、閘門監控：監測閘前、閘後水位，越限自動報警，方便及時進行洩洪調度。

④、視頻監控：對水庫周圍所有重點區域進行實時視頻監控。

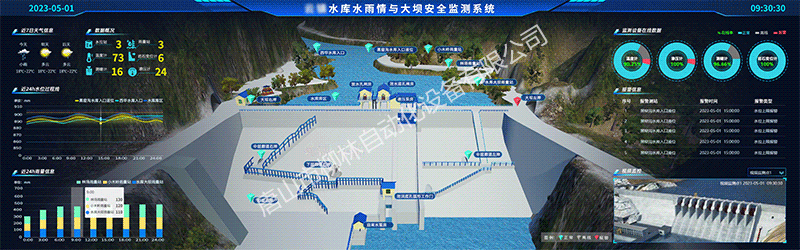

數字孿生，一張圖全局掌控

利用BIM+GIS等核心技(jì )術，通過采集水庫的運行數據、環境數據和結構數據，将其與虛拟模型進行匹配和融合，對水庫精确建模和仿真，實現三維可視化管理，管理者可以直觀地掌握水庫各項運行工況，提高工作效率和決策準确性。

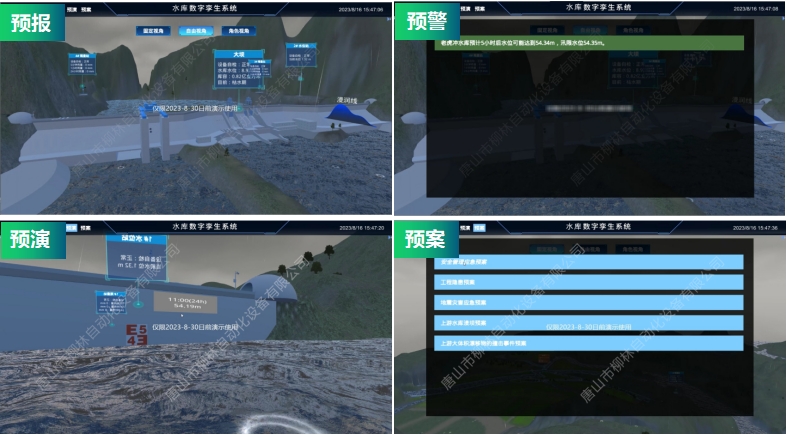

防洪四預，精準調度決策

基于數字孿生場景開展洪水調度運行全過程仿真、水庫上遊淹沒模拟等預演行為，并能快速形成不同的調度方案，為決策者調度響應提供決策依據。

超強兼容，多端數據互通

柳林水庫雨水情測報及大壩安全監測平台，實現了與下遊軟硬件測無縫對接，展現了接口對接、通信協議、數據直傳等多種對接方式，實現了多端數據交互、互通。

聯動多系統,實現統一平台智慧管控

該地水庫雨水情測報及大壩安全監測系統軟件主要包括包含水庫管理調度系統、閘閥遠程監控系統、水情監測系統、視頻監控系統、巡檢系統、項目管理等系統，實現多系統聯動、融合，打造水庫統一管控平台，實現水庫智慧化遠程管理。
